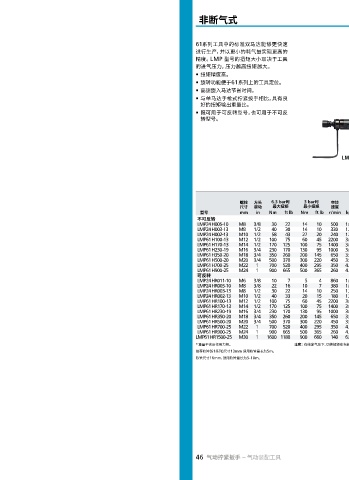

非断气式 手枪式拧紧扳手

61系列工具中的标准双马达能够更快速
进行生产，并以更小的耗气量实现更高的
精度。 LMP 型号的扭矩大小取决于工具
的进气压力，压力越高扭矩越大。
• 扭矩精度高。
• 旋转功能便于61系列上的工具定位。
• 高速旋入马达节省时间。
• 与单马达手枪式拧紧扳手相比，具有良
好的扭矩输出重量比。
• 既可用于可反转型号，也可用于不可反
转型号。

中心
螺栓 方头 6.3 bar时 3 bar时 空转 边缘 空转时 进气口
尺寸 驱动 最大扭矩 最小扭矩 速度 重量 a 长度 距离 耗气量 螺纹 转轴
型号 mm in Nm ft lb Nm ft lb r/min kg lb mm mm l/s cfm mm 类型 订货号
不可反转
LMP24 H005-10 M8 3/8 30 22 14 10 500 1.0 2.2 210 18 11 23 1/4 1 8431 0245 49
LMP24 H003-13 M8 1/2 40 30 14 10 330 1.2 2.6 210 18 11 23 1/4 1 8431 0245 64
LMP24 H002-13 M10 1/2 58 43 27 20 240 1.3 2.9 230 21 11 23 1/4 2 8431 0245 31
LMP61 H100-13 M12 1/2 100 75 60 45 2200 3.0 6.6 223 29 20 42 3/8 3 8431 0803 05
LMP61 H170-13 M14 1/2 170 125 100 75 1400 3.0 6.6 223 29 20 42 3/8 3 8431 0803 12
LMP61 H230-19 M16 3/4 230 170 130 95 1000 3.0 6.6 223 29 20 42 3/8 3 8431 0803 19
LMP61 H350-20 M18 3/4 350 260 200 145 650 3.9 8.6 260 31 20 42 3/8 4 8431 0803 26
LMP61 H500-20 M20 3/4 500 370 300 220 450 3.9 8.6 260 31 20 42 3/8 4 8431 0803 33
LMP61 H700-25 M22 1 700 520 400 295 350 4.5 9.9 305 34 20 42 3/8 5 8431 0803 40
LMP61 H900-25 M24 1 900 665 500 365 260 4.5 9.9 282 34 20 42 3/8 5 8431 0803 47
可反转
LMP24 HR011-10 M6 3/8 10 7 5 4 860 1.0 2.2 210 18 11 23 1/4 1 8431 0245 85
LMP24 HR005-10 M8 3/8 22 16 10 7 380 1.0 2.2 210 18 11 23 1/4 1 8431 0245 77
LMP24 HR003-13 M8 1/2 30 22 14 10 250 1.2 2.6 210 18 11 23 1/4 1 8431 0245 91
LMP24 HR002-13 M10 1/2 40 33 20 15 180 1.3 2.9 230 21 11 23 1/4 2 8431 0245 70
LMP61 HR100-13 M12 1/2 100 75 60 45 2200 3.0 6.6 235 30 20 42 3/8 3 8431 0804 04
LMP61 HR170-13 M14 1/2 170 125 100 75 1400 3.0 6.6 238 30 20 42 3/8 3 8431 0804 11
LMP61 HR230-19 M16 3/4 230 170 130 95 1000 3.0 6.6 275 34 20 42 3/8 3 8431 0804 18
LMP61 HR350-20 M18 3/4 350 260 200 145 650 3.9 8.6 275 34 20 42 3/8 4 8431 0804 25
LMP61 HR500-20 M20 3/4 500 370 300 220 450 3.9 8.6 320 35 21 42 3/8 4 8431 0804 32
LMP61 HR700-25 M22 1 700 520 400 295 350 4.5 9.9 305 34 20 42 3/8 5 8431 0804 39
LMP61 HR900-25 M24 1 900 665 500 365 260 4.5 9.9 305 34 20 42 3/8 5 8431 0804 46
LMP61 HR1500-25 M30 1 1600 1180 900 660 140 6.8 14.9 345 42 20 42 3/8 9 8431 0804 53
a 重量不含反作用力杆。 注意： 在给定气压下，切换扭矩在当前最大值4%内。
推荐软管(61系列)尺寸13mm 适用软管最长为5m。
软管尺寸16mm，适用软管最长为5-10m。

46 气动拧紧扳手 – 气动装配工具
