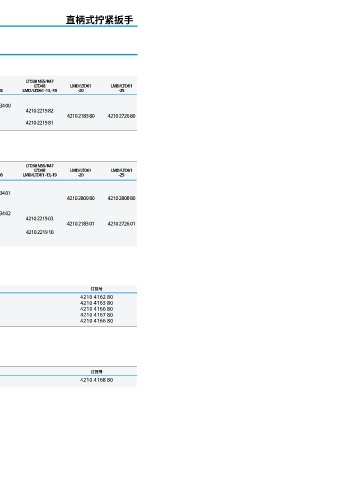

附件 直柄式拧紧扳手

可选附件

反作用力臂

LTD38 N55/R47
L mm LTD28 LTD38 LMD/LTD61 -13, -19 LMD/LTD61 LMD/LTD61
尺寸
LTD48
-25
-20
L
反作用杆坯件(钢) 250 4210 1798 00 4210 2134 00
200 4210 2219 82
500 4210 2183 80 4210 2726 80
反作用杆坯件(铝) 400 4210 2219 81

固定板
LTD38 N55/R47
尺寸
LTD48
mm LTD28 LTD38 LMD/LTD61 -13,-19 LMD/LTD61 LMD/LTD61
-25
-20
L x W
侧面安装 W
90 x 40 4210 1798 01 4210 2134 01
L 120 x 70 4210 2809 80 4210 2808 80
L x W
中心安装 W 70 x 40 4210 1798 02 4210 2134 02
100 x 50 4210 2219 03
L
125 x 65 4210 2183 01 4210 2726 01
法兰安装 D D 55 4210 2219 10

阀套件
包括：主阀，节流握把阀/阀组，支架，气管接头和气管夹
可用工具类型 阀类型 订货号
LTD28/38 RE 不可反转3通 4210 4162 80
LTD28 RR 可反转5通 4210 4163 80
LTD48 RE 不可反转3通 4210 4166 80
LTD38/48 RR 可反转5通 4210 4167 80
LTD61 H100, H170, H230 不可反转3通 4210 4166 80
注意：每个阀套件可以控制两个拧紧扳手。

排气消音管
包括：堵块，配有垫圈和接头的消音器
适用工具 订货号
LTD28 RR 4210 4168 80

44 气动拧紧扳手 – 气动装配工具
