Page 178 - CP芝加哥气动工具中文2023

接嘴
接嘴

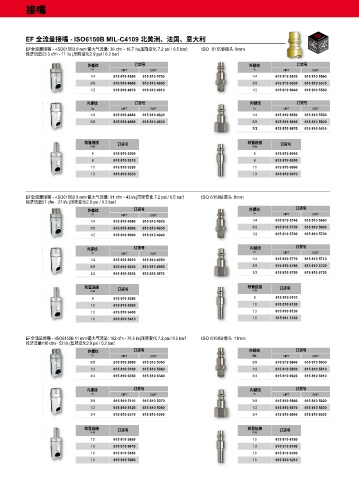

EF 全流量接嘴 - ISO6150B MIL-C4109 北美洲、法国、意大利
EF全流量接嘴 - -ISO6150B 6 mm/最大气流量: 36 cfm - 16.7 l/s(压降变化 7.2 psi / 0.5 bar） ISO 6150B接头 6mm
经济流量23.3 cfm - 11 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 外螺纹 订货号
in. NPT BSP in. NPT BSP
1/4 615 810 4850 615 810 4790 1/4 615 810 5620 615 810 5560
3/8 615 810 4860 615 810 4800 3/8 615 810 5630 615 810 5570
1/2 615 810 4870 615 810 4810 1/2 615 810 5640 615 810 5580

内螺纹 订货号 内螺纹 订货号
in. NPT BSP in. NPT BSP
1/4 615 810 4880 615 810 4820 1/4 615 810 5650 615 810 5590
3/8 615 810 4890 615 810 4830 3/8 615 810 5660 615 810 5600
1/2 615 810 5670 615 810 5610

软管连接 软管连接
mm 订货号 mm 订货号
6 615 810 5300 6 615 810 6040
8 615 810 5310 8 615 810 6050
10 615 810 5320 10 615 810 6060
13 615 810 5330 13 615 810 6070

EF全流量接嘴 - -ISO6150B 8 mm/最大气流量: 91 cfm - 43 l/s(压降变化 7.2 psi / 0.5 bar） ISO 6150B接头 8mm
经济流量57 cfm - 27 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 外螺纹 订货号
in. NPT BSP in. NPT BSP
1/4 615 810 4980 615 810 4920 1/4 615 810 5740 615 810 5680
3/8 615 810 4990 615 810 4930 3/8 615 810 5750 615 810 5690
1/2 615 810 5000 615 810 4940 1/2 615 810 5760 615 810 5700

内螺纹 订货号 内螺纹 订货号
in. NPT BSP in. NPT BSP
1/4 615 810 5010 615 810 4950 1/4 615 810 5770 615 810 5710
3/8 615 810 5020 615 810 4960 3/8 615 810 5780 615 810 5720
1/2 615 810 5030 615 810 4970 1/2 615 810 5790 615 810 5730

软管连接 软管连接 订货号
mm 订货号 mm
8 615 810 5380 8 615 810 6110
10 615 810 5390 10 615 810 6120
13 615 810 5400 13 615 810 6130
16 615 810 5410 16 615 811 1330

EF全流量接嘴 - -ISO6150B 11 mm/最大气流量: 162 cfm - 76.5 l/s(压降变化 7.2 psi / 0.5 bar） ISO 6150B接头 11mm
经济流量110 cfm - 52 l/s (压降变化2.9 psi / 0.2 bar）
外螺纹 订货号 外螺纹 订货号
in. NPT BSP in. NPT BSP
3/8 615 810 5090 615 810 5050 3/8 615 810 5840 615 810 5800
1/2 615 810 5100 615 810 5060 1/2 615 810 5850 615 810 5810
3/4 615 810 6350 615 810 6340 3/4 615 810 6920 615 810 6910

内螺纹 订货号 内螺纹 订货号
in. NPT BSP in. NPT BSP
3/8 615 810 5110 615 810 5070 3/8 615 810 5860 615 810 5820
1/2 615 810 5120 615 810 5080 1/2 615 810 5870 615 810 5830
3/4 615 810 6370 615 810 6360 3/4 615 810 6940 615 810 6930

软管连接 软管连接
mm 订货号 mm 订货号
10 615 810 5460 10 615 810 6180
13 615 810 5470 13 615 810 6190
16 615 810 5480 16 615 810 6200
19 615 810 5490 19 615 810 6210
