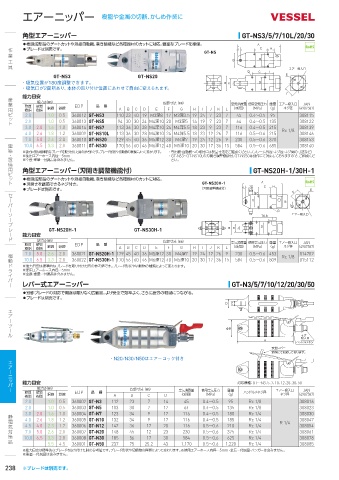

Page 240 - 威赛尔威威日文VESSEL2022-2023

エアーニッパー 樹脂や金属の切断、かしめ作業に

角型エアーニッパー GT-NS3/5/7/10L/20/30
⿟ 樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。豊富なブレードを準備。 A
業 具 工 作
⿟ブレードは別売です。 L C H
GT-NS
B D
エアー吸入口
G C I
GT-NS3 GT-NS20 E
・吸気位置が180度調整できます。 B K J D
・吸気口が2箇所あり、本体の取り付け位置にあわせて自由に変えられます。
F
ー ア エ ー ル ツ ー ド 動 電 バ イ ラ 気 電 静 品 策 対 ー ー ア エ パ ッ ニ ド ・ 築 建 用 備 設 用 業 産 ト ッ ビ ー ソ ー ー レ ブ ト ッ ビ バ ー セ 能力目安
能力φ（㎜） 各部寸法 （㎜）
JAN
軟質 硬質 銅線 鉄線 EDP ඼ ɹ൪ 空気消費量 使用空気圧力 重量 エアー吸入口 （4907587）
ネジ径
（g）
（MPa）
（㎤/回）
樹脂 樹脂 A B C D E F G H I J K L
2.0 1.0 0.5 360012 GT-NS3 110 23 40 19 M3深8 17 M3深3.5 19 24 7 23 7 45 0.4～0.5 95 308115
2.0 1.0 0.5 360013 GT-NS5 94 30 30 24 M4深10 20 M3深5 14 19 7 23 7 64 0.4～0.5 135 308122
3.0 2.0 1.6 1.0 360014 GT-NS7 113 36 30 28 M4深10 24 M4深5.5 18 23 9 23 7 116 0.4～0.5 215 Rc 1/8 308139
4.0 2.6 1.8 1.2 360009 GT-NS10L 113 36 30 28 M4深10 24 M4深5.5 18 23 12 26 7 116 0.5～0.6 215 308146
7.0 5.0 2.6 2.0 360010 GT-NS20 129 45 40 36 M5深12 30 M4深7 19 24 12 26 9 230 0.5～0.6 370 308153
10.0 6.5 3.3 2.8 360011 GT-NS30 170 56 60 46 M6深12 40 M5深10 20 30 17 36 15 584 0.5～0.6 685 308160
（
※能力目安は標準的なブレードを取り付けた時の参考値です。ブレード形状や切断物の種類によって変わります。 ・ 専用機・自動機への取付には製品寸法をご確認ください。フレーム外径・ネジ径・ネジ間の寸法など）
※使用エアーホース内径…5mm ・ GT-NS3~GT-NS10Lの刃開き調整機能付、GT-NS50は別作にて対応しておりますので、ご相談くだ
※全長・重量…付属品は含みません。 さい。

角型エアーニッパー（刃開き調整機能付） GT-NS20H-1/30H-1
⿟ 樹脂成形品のゲートカットや溶接自動機、巻き線機など各種線材のカットに対応。 A
⿟刃開きを調節できるネジ付き。 GT-NS20H-1 L 12 C H
⿟ブレードは別売です。 （刃開調整機能付） E
10 F
D B
45°
G
76.8 エアー吸入口
I
GT-NS20H-1 GT-NS30H-1 B K J D
能力目安
能力φ（㎜） 各部寸法 （㎜）
JAN
軟質 硬質 銅線 鉄線 EDP ඼ ɹ൪ 空気消費量 使用空気圧力 重量 エアー吸入口 （4907587）
（MPa）
（㎤/回）
（g）
ネジ径
樹脂 樹脂 A B C D E F G H I J K L
7.0 5.0 2.6 2.0 360021 GT-NS20H-1 129 45 40 36 M5深12 30 M4深7 19 24 12 26 9 230 0.5～0.6 453 014702
10.0 6.5 3.3 2.8 360022 GT-NS30H-1 170 56 60 46 M6深12 40 M5深10 20 30 17 36 15 584 0.5～0.6 809 Rc 1/8 015112
※能力目安は標準的なブレードを取り付けた時の参考値です。ブレード形状や切断物の種類によって変わります。
※使用エアーホース内径…5mm
※全長・重量…付属品は含みません。
レバー式エアーニッパー GT-N3/5/7/10/12/20/30/50
⿟ 別作ブレードの対応で用途は限りなく広範囲。より安全で効率よく、さらに疲労の軽減につながる。
⿟ブレードは別売です。
D C
φ
エアー
吸入口
ハンドルメネジ
安全レバー
別作にて対応しております。
ッ ニ ー パ ー エ ア ・N20/N30/N50はエアーコック付き

能力目安 対応機種： GT…N3、 5、 7、 10、 12、 20、 30、 50
能力φ（㎜） 各部寸法 （㎜）
軟質 硬質 EDP ඼ ɹ൪ 空気消費量 使用空気圧力 重量 ハンドルメネジ径 エアー吸入口 JAN
樹脂 樹脂 銅線 鉄線 A B C D （㎤/回） （MPa） （g） ネジ径 （4907587）
2.0 1.0 0.5 360002 GT-N3 112 23 7 14 45 0.4～0.5 95 Rc 1/8 308016
2.0 1.0 0.5 360003 GT-N5 103 30 7 17 64 0.4～0.5 135 Rc 1/8 308023
3.0 2.0 1.6 1.0 360004 GT-N7 123 34 9 17 116 0.4～0.5 180 Rc 1/4 308030
4.0 2.6 1.8 1.2 360005 GT-N10 132 34 9 17 116 0.4～0.5 185 Rc 1/4 308047
4.5 4.0 2.3 1.7 360006 GT-N12 142 36 12 20 116 0.5～0.6 210 Rc 1/4 R 1/4 308054
7.0 5.0 2.6 2.0 360007 GT-N20 148 45 12 23 230 0.5～0.6 375 Rc 1/4 308061
10.0 6.5 3.3 2.8 360008 GT-N30 185 56 17 30 584 0.5～0.6 625 Rc 1/4 308078
5.5 4.5 360001 GT-N50 237 75 25.2 43 1,170 0.5～0.6 1,220 Rc 1/4 308085
※能力目安は標準的なブレードを取り付けた時の参考値です。ブレード形状や切断物の種類によって変わります。※使用エアーホース内径…5mm ・全長…付属品・ハンガーは含みません。
※重量…付属品は含みません。
238 ※ブレードは別売です。
