Page 273 - 实耐宝中文2012-CAT1200

扭力工具

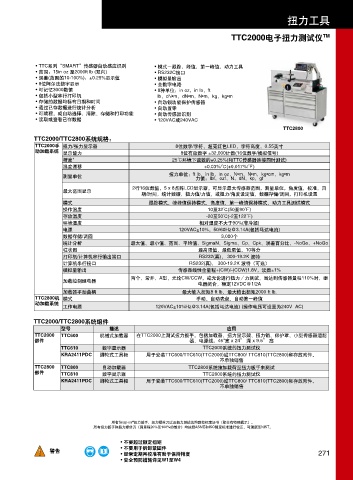

TTC2000电子扭力测试仪 TM

• TTC系列“SMART”传感器自动感应识别 • 模式－跟踪，峰值，第一峰值，动力工具
• 范围：15in oz 至2000ft lb (双向) • RS232C接口
• 误差(范围的10-100%)：±0.25%显示值 • 模拟量输出
• 8位阿尔法数字显示 • 全数字电路
• 可记忆3000数值 • 8种单位：in oz，in lb，ft
• 包括小型串行打印机 lb，cN•m，dN•m，N•m，kg，kg•m
• 存储的数据均标有日期和时间 • 自动锁功能保护传感器
• 通过已存数据进行统计分析 • 自动置零
• 可编程，或自动选择，清除、存储和打印功能 • 自动传感器识别
• 读取或查看已存数据 • 120VAC或240VAC
TTC2800

TTC2000/TTC2800系统规格：
TTC2000手 扭力/张力显示器 8位数字/字符、超亮红色LED，字符高度，0.55英寸
动加载系统 显示能力 8位有效数字 ±32,000计数(16位数字/模拟信号)
精度* 25℃环境下读数的±0.25%(和TTC传感器连接同时测试)
温度漂移 +0.03%/℃(+0.017%/℉)
扭力单位：ft lb，in lb，in oz，N•m，N•m，kg•cm，kg•m
测量单位 力值：lbf，ozf，N，dN，kp，gf
2行16位数值，5 x 8点阵LCD显示器。可显示最大传感器范围，测量单位，角度值，校准，日
最大范围显示
期/时间，统计数据，扭力值/力值，或扭力/角度设定值，数据存储/调回，打印机设置
模式 跟踪模式，峰峰值保持模式，角度值，第一峰值保持模式，动力工具测试模式
操作温度 10至32℃(50至90℉)
存放温度 -20至50℃(-2至122℉)
环境湿度 相对湿度不大于90%(非冷凝)
电源 120VAC±10%，50/60Hz@3.14A(包括马达电流)
数据存储/调回 3,000个
统计分析 最大值、最小值、范围、平均值、SigmaN、Sigma、Cp、Cpk、误差百分比、-NoGo、+NoGo
柱状图 最高限值，最低限值、10等分
打印机/计算机串行输出端口 RS232(真)， 300-19.2K 波特
计算机串行接口 RS232(真)， 300-19.2K 波特（可选）
模拟量输出 传感器线性全量程+(CW)/-(CCW)1.8V，读数±1%
两个，常开，A型，无论CW/CCW，或无论进行扭力／力测试，当达到传感器量程110%时，继
加载控制继电器
电器闭合，额定12VDC@1/2A
加载器手动曲柄 最大输入扭矩8 ft lb，最大输出扭矩2000 ft lb.
TTC2800机 模式 手动、自动表盘、自动第一峰值
动加载系统
工作电源 120VAC±10%Hz@3.14A(包括马达电流) (操作电压可设置为240V AC)

TTC2000/TTC2800系统组件
型号 描述 应用
TTC2000 TTC600 机械式加载器 在TTC2000上测试扭力扳手。包括加载器、扭力显示架、扭力销、保护罩、小型传感器适配
部件 器、电源线。45"宽 x 24” 深 x 9.5” 高
TTC610 数字显示器 TTC2000系统的扭力测试仪
KRA2411PDC 脚轮式工具柜 用于安装TTC600/TTC610(TTC2000)或TTC800/ TTC810(TTC2800)和存放附件。
不单独销售
TTC2800 TTC800 自动加载器 TTC2800系统施加载荷至扭力板手来测试
部件 TTC810 数字显示器 TTC2800系统的扭力测试仪
KRA2411PDC 脚轮式工具柜 用于安装TTC600/TTC610(TTC2000)或TTC800/ TTC810(TTC2800)和存放附件。
不单独销售

所有Snap-on ® 扭力扳手、扭力螺丝刀以及扭力测试仪均配有标定证书（除非有特殊提示）。
所有扭力扳手和扭力螺丝刀（满量程20%至100%的部分）均按照ASME和ISO精度标准进行校正，可溯源至NIST。
WARNING FIRE FALLING GEARS WARNING XPLOSION FIRE VIBRATE FALLING SHOCK GEARS TRIANGL E XPLOSION VIBRATE SHOCK TRIANGL E
• 不要超过额定扭矩
• 不要用于拆卸紧固件
警告
• 经常定期再校准有助于保持精度 271
• 安全预防措施详见W1至W4
