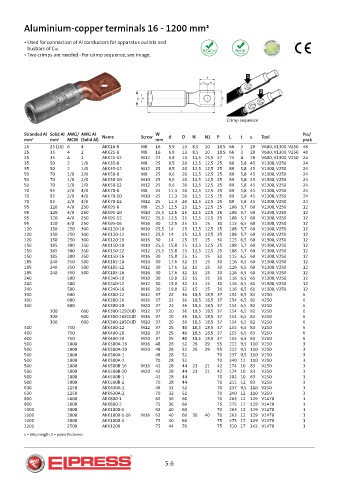

Page 106 - Elpress英文样本电气连接压接系统
P. 106
Aluminium-copper terminals 16 - 1200 mm²
• Used for connection of Al conductors for apparatus outlets and
busbars of Cu.
• Two crimps are needed - For crimp sequence, see image.
Crimp sequence
Stranded Al Solid Al AWG/ AWG Al Name Screw W d D N N1 P L t s Tool Pcs/
mm² mm² MCM (Solid Al) mm pack
16 25 (16) 6 4 AKK16-8 M8 16 5,9 13 8,5 10 18,5 66 3 29 V600, V1300, V250 48
25 35 4 2 AKK25-8 M8 16 6,8 13 8,5 10 18,5 66 3 29 V600, V1300, V250 48
25 35 4 2 AKK25-12 M12 22 6,8 13 11,5 15,5 27 75 4 29 V600, V1300, V250 24
35 50 2 1/0 AKK35-8 M8 25 8,5 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
35 50 2 1/0 AKK35-12 M12 25 8,5 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
50 70 1/0 2/0 AKK50-8 M8 25 9,6 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
50 70 1/0 2/0 AKK50-10 M10 25 9,6 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
50 70 1/0 2/0 AKK50-12 M12 25 9,6 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
70 95 2/0 4/0 AKK70-8 M8 25 11,3 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
70 95 2/0 4/0 AKK70-10 M10 25 11,3 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
70 95 2/0 4/0 AKK70-12 M12 25 11,3 20 12,5 12,5 25 89 5,8 45 V1300, V250 24
95 120 4/0 250 AKK95-8 M8 25,5 12,5 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
95 120 4/0 250 AKK95-10 M10 25,5 12,5 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
95 120 4/0 250 AKK95-12 M12 25,5 12,5 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
95 120 4/0 250 AKK95-16 M16 30 12,5 25 15 15 30 115 6,5 60 V1300, V250 12
120 150 250 300 AKK120-10 M10 25,5 14 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
120 150 250 300 AKK120-12 M12 25,5 14 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
120 150 250 300 AKK120-16 M16 30 14 25 15 15 30 115 6,5 60 V1300, V250 12
150 185 300 350 AKK150-10 M10 25,5 15,8 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
150 185 300 350 AKK150-12 M12 25,5 15,8 25 12,5 12,5 25 108 5,7 60 V1300, V250 12
150 185 300 350 AKK150-16 M16 30 15,8 25 15 15 30 115 6,5 60 V1300, V250 12
185 240 350 500 AKK185-10 M10 30 17,6 32 15 15 30 116 6,5 60 V1300, V250 12
185 240 350 500 AKK185-12 M12 30 17,6 32 15 15 30 116 6,5 60 V1300, V250 12
185 240 350 500 AKK185-16 M16 30 17,6 32 15 15 30 116 6,5 60 V1300, V250 12
240 500 AKK240-10 M10 30 19,8 32 15 15 30 116 6,5 61 V1300, V250 12
240 500 AKK240-12 M12 30 19,8 32 15 15 30 116 6,5 61 V1300, V250 12
240 500 AKK240-16 M16 30 19,8 32 15 15 30 116 6,5 61 V1300, V250 12
300 600 AKK300-12 M12 37 22 36 18,5 18,5 37 154 6,5 82 V250 6
300 600 AKK300-16 M16 37 22 36 18,5 18,5 37 154 6,5 82 V250 6
300 600 AKK300-20 M20 37 22 36 18,5 18,5 37 154 6,5 82 V250 6
300 600 AKK300-12SOLID M12 37 20 36 18,5 18,5 37 154 6,5 82 V250 6
300 600 AKK300-16SOLID M16 37 20 36 18,5 18,5 37 154 6,5 82 V250 6
300 600 AKK300-20SOLID M20 37 20 36 18,5 18,5 37 154 6,5 82 V250 6
400 750 AKK400-12 M12 37 25 40 18,5 18,5 37 155 6,5 83 V250 6
400 750 AKK400-16 M16 37 25 40 18,5 18,5 37 155 6,5 83 V250 6
400 750 AKK400-20 M20 37 25 40 18,5 18,5 37 155 6,5 83 V250 6
500 1000 AKK500A-16 M16 48 28 52 26 29 55 222 9,5 110 V250 3
500 1000 AKK500A-20 M20 48 28 52 26 29 55 222 9,5 110 V250 3
500 1000 AKK500A-1 48 28 52 70 237 9,5 110 V250 3
500 1000 AKK500A-2 70 28 52 70 240 12 110 V250 3
500 1000 AKK500B-16 M16 42 28 44 21 21 42 174 10 83 V250 3
500 1000 AKK500B-20 M20 42 28 44 21 21 42 174 10 83 V250 3
500 1000 AKK500B-1 42 28 44 70 202 10 83 V250 3
500 1000 AKK500B-2 70 28 44 70 211 12 83 V250 3
630 1250 AKK630A-1 48 32 52 70 237 9,5 110 V250 3
630 1250 AKK630A-2 70 32 52 70 240 12 110 V250 3
800 1600 AKK800-1 62 36 60 70 263 12 129 V1470 1
800 1600 AKK800-2 75 36 60 75 275 17 129 V1470 1
1000 2000 AKK1000-1 62 40 60 70 263 12 129 V1470 1
1000 2000 AKK1000-1-16 M16 62 40 60 30 40 70 263 12 129 V1470 1
1000 2000 AKK1000-2 75 40 60 75 275 17 129 V1470 1
1200 2500 AKK1200 75 44 70 75 310 17 142 V1470 1
s = strip length, t = palm thickness
