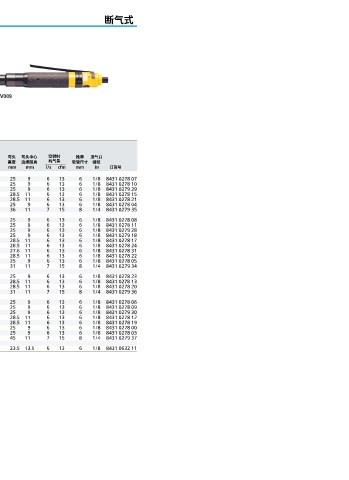

Page 29 - 2023 阿特拉斯 装配大样本

弯头式型号 断气式

LTV弯头式螺丝刀型工具配备有快速，高
精度的断气式离合器，采用优异的耐用性
设计。
• 尺寸小巧的弯头设计，便于在空间有限
和难以触及的位置进行操作。
• 螺旋伞齿轮具有优异的精度。

LTV型号螺丝刀可选用RE计数式转换套
件，请参看附件页。

扭矩范围 空转 弯头 弯头中心 空转时 推荐 进气口
软连接 速度 重量 长度 高度 边缘距离 耗气量 软管尺寸 螺纹
型号 Nm in lb r/min kg lb mm mm mm l/s cfm mm in 订货号
1/4''内六角驱动批头
LTV009 R05-42 0.4-5 3.5-44.2 850 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 07
LTV009 R07-42 1.1-7 9.7-61.9 500 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 10
LTV009 R07-42-SH 1.1-7 9.7-61.9 500 0.7 1.5 243 25 9 6 13 6 1/8 8431 0279 29
LTV009 R09-42 1.3-9 11.5-79.6 430 0.7 1.5 266 28.5 11 6 13 6 1/8 8431 0278 15
LTV009 R11-42 1.3-11 11.5-97.3 320 0.8 1.8 266 28.5 11 6 13 6 1/8 8431 0278 21
LTV009 R035-42 0.4-3.5 3.5-31 1100 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 04
LTV19 R15-42 6-15 54-133 360 1.1 2.4 309 36 11 7 15 8 1/4 8431 0279 35
1/4''套筒驱动方头
LTV009 R05-6 0.4-5 3.5-44.2 850 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 08
LTV009 R07-6 1.1-7 9.7-61.9 500 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 11
LTV009 R07-6-SH 1.1-7 9.7-61.9 500 0.7 1.5 243 25 9 6 13 6 1/8 8431 0279 28
LTV009 R07-6-230 0.3-7 2.6-61.9 230 0.8 1.8 266 25 9 6 13 6 1/8 8431 0279 18
LTV009 R09-6 1.3-9 11.5-79.6 430 0.7 1.5 266 28.5 11 6 13 6 1/8 8431 0278 17
LTV009 R11-6-200 1.3-11 11.5-97.3 200 0.7 1.5 266 28.5 11 6 13 6 1/8 8431 0278 24
LTV009 R11-6-200-B 1.3-11 11.5-97.3 200 0.8 1.8 266 27.6 11 6 13 6 1/8 8431 0278 31
LTV009 R11-6 1.3-11 11.5-97.3 320 0.8 1.8 266 28.5 11 6 13 6 1/8 8431 0278 22
LTV009 R035-6 0.4-3.5 3.5-31 1100 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 05
LTV19 R15-6 6-15 54-133 360 1.1 2.4 309 31 11 7 15 8 1/4 8431 0279 34
3/8''驱动方头
LTV009 R03-10 0.7-3 6.2-26.5 1400 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 23
LTV009 R09-10 1.3-9 11.5-79.6 430 0.7 1.5 266 28.5 11 6 13 6 1/8 8431 0278 13
LTV009 R11-10 1.3-11 11.5-97.3 320 0.8 1.8 266 28.5 11 6 13 6 1/8 8431 0278 20
LTV19 R15-10 6-15 54-133 360 1.1 2.4 309 31 11 7 15 8 1/4 8431 0279 36
1/4'' 快换夹头
LTV009 R05-Q 0.4-5 3.5-44.2 850 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 06
LTV009 R07-Q 1.1-7 9.7-61.9 500 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 09
LTV009 R07-Q-SH 1.1-7 9.7-61.9 500 0.7 1.5 243 25 9 6 13 6 1/8 8431 0279 30
LTV009 R09-Q 1.3-9 11.5-79.6 430 0.7 1.5 266 28.5 11 6 13 6 1/8 8431 0278 12
LTV009 R11-Q 1.3-11 11.5-97.3 320 0.8 1.8 266 28.5 11 6 13 6 1/8 8431 0278 19
LTV009 R025-Q 0.6-2.5 5.3-22.1 1650 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 00
LTV009 R035-Q 0.4-3.5 3.5-31 1100 0.7 1.5 266 25 9 6 13 6 1/8 8431 0278 03
LTV19 R15-Q 6-15 54-133 360 1.1 2.4 309 45 11 7 15 8 1/4 8431 0279 37
内置套筒式
LTV009 R12-FS-10 1.5-8 13.3-70.8 340 1.1 2.4 261 23.5 13.5 6 13 6 1/8 8431 0632 11
所有型号：
均可反转。

所有数据均采集自空气压力为6.3bar的情况。

14 气动螺丝刀 – 气动装配工具
