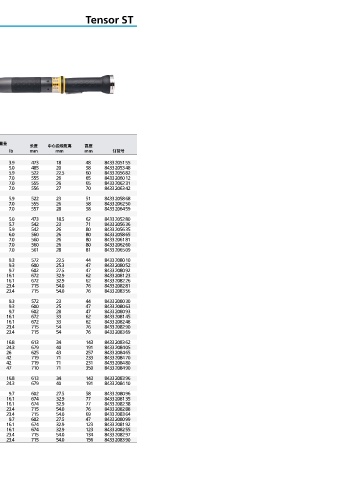

Page 193 - 2023 阿特拉斯 装配大样本

弯头式 Tensor ST

ETV ST
• ETV ST直角弯头式工具是手持式和固
定式操作的理想选择。
• 扭矩范围1至4000Nm。
Tensor ST的特性有：
– 更高的生产效率。
– 更高的人机工程学收益。
– 更加优化的操作者反馈。

ETV ST

扭矩范围 重量
驱动方头 转速 长度 中心边缘距离 高度
型号 in Nm ft lb r/min kg lb mm mm mm 订货号
ETV ST81
ETV ST81-50-10 3/8 16-55 12-40 1090 1.8 3.9 473 18 48 8433 2051 55
ETV ST81-70-13 1/2 20-80 15-58 790 2.3 5.0 485 20 58 8433 2053 48
ETV ST81-100-13 1/2 20-100 15-80 540 2.7 5.9 522 22.5 60 8433 2056 82
ETV ST81-150-13 1/2 30-160 22-117 380 3.2 7.0 555 26 65 8433 2060 12
ETV ST81-180-13 1/2 35-180 26-133 310 3.2 7.0 555 26 65 8433 2062 31
ETV ST81-200-20 3/4 40-200 30-154 300 3.2 7.0 556 27 70 8433 2063 42
ETV ST81埋装套筒
ETV ST81-100-FS - 20-100 15-80 540 2.7 5.9 522 23 51 8433 2058 68
ETV ST81-180-FS - 35-180 26-133 310 3.2 7.0 555 26 58 8433 2062 50
ETV ST81-200-FS - 40-200 30-154 300 3.2 7.0 557 28 58 8433 2064 59
ETV ST81 HAD
ETV ST81-50-HAD - 16-55 12-40 1090 2.3 5.0 473 18.5 62 8433 2052 80
ETV ST81-100-HAD - 20-100 15-80 665 2.6 5.7 542 23 71 8433 2056 36
ETV ST81-100-HAD-HD - 20-100 15-80 665 2.7 5.9 542 26 80 8433 2056 35
ETV ST81-120-HAD - 30-130 22-100 540 2.8 6.0 560 26 80 8433 2058 65
ETV ST81-150-HAD - 30-160 22-117 365 3.3 7.0 560 26 80 8433 2061 81
ETV ST81-180-HAD - 35-180 26-133 310 3.3 7.0 560 26 80 8433 2062 60
ETV ST81-200-HAD - 40-200 30-154 300 3.3 7.0 561 28 81 8433 2065 09
ETV ST101
ETV ST101-100-13 1/2 20-100 15-74 920 4.2 9.3 572 22.5 44 8433 2080 10
ETV ST101-180-13 1/2 50-180 37-133 575 4.2 9.3 600 25.3 47 8433 2080 52
ETV ST101-200-20 3/4 50-200 37-147 485 4.4 9.7 602 27.5 47 8433 2080 92
ETV ST101-270-20 3/4 65-270 48-199 380 7.3 16.1 672 32.9 62 8433 2081 23
ETV ST101-370-20 3/4 90-370 66-273 280 7.3 16.1 672 32.9 62 8433 2082 26
ETV ST101-450-20 3/4 110-450 81-332 230 10.6 23.4 715 54.0 76 8433 2082 81
ETV ST101-600-25 1 150-600 111-443 151 10.6 23.4 715 54.0 76 8433 2083 56
ETV ST101风扇
ETV ST101-100-13-F 1/2 20-100 15-74 920 4.2 9.3 572 23 44 8433 2080 30
ETV ST101-180-13-F 1/2 50-180 37-133 575 4.2 9.3 600 25 47 8433 2080 63
ETV ST101-200-20-F 3/4 50-200 37-147 485 4.4 9.7 602 28 47 8433 2080 93
ETV ST101-270-20-F 3/4 65-270 48-199 380 7.3 16.1 672 33 62 8433 2081 45
ETV ST101-370-20-F 3/4 90-370 66-273 280 7.3 16.1 672 33 62 8433 2082 48
ETV ST101-450-20-F 3/4 110-450 81-332 230 10.6 23.4 715 54 76 8433 2082 90
ETV ST101-600-25-F 1 150-600 111-443 150 10.6 23.4 715 54 76 8433 2083 69
ETV ST101扭矩倍增器
ETV ST101-600-TM 3/4 150-600 111-443 132 7.6 16.8 613 34 143 8433 2083 62
ETV ST101-1000-TM 1 250-1000 184-734 77 11.3 24.3 679 40 191 8433 2084 05
ETV ST101-1500-25-TM 1 325-1500 240-1100 23 12 26 625 43 257 8433 2084 65
ETV ST101-1500-38-TM 1 1/2 325-1500 240-1100 48 19 42 719 71 233 8433 2084 70
ETV ST101-2000-38-TM 1 1/2 500-2000 370-1475 35 19 42 719 71 231 8433 2084 80
ETV ST101-4000-38-TM 1 1/2 1000-4000 734-2950 21.8 21.5 47 710 71 350 8433 2084 90
ETV ST101扭矩倍增器/风扇
ETV ST101-600-TM-F 3/4 150-600 111-443 132 7.6 16.8 613 34 143 8433 2083 96
ETV ST101-1000-TM-F 1 250-1000 184-734 77 11.3 24.3 679 40 191 8433 2084 10
ETV ST101 埋装套筒以及HAD*
ETV ST101-200-FS 50-200 37-147 485 4.4 9.7 602 27.5 58 8433 2080 96
ETV ST101-270-FS 65-270 48-199 380 7.3 16.1 674 32.9 77 8433 2081 35
ETV ST101-370-FS 90-370 66-273 280 7.3 16.1 674 32.9 77 8433 2082 38
ETV ST101-450-FS 110-450 81-332 230 10.6 23.4 715 54.0 76 8433 2082 88
ETV ST101-600-FS 150-600 111-443 151 10.6 23.4 715 54.0 69 8433 2083 64
ETV ST101-200-HAD 50-200 37-147 485 4.4 9.7 602 27.5 47 8433 2080 99
ETV ST101-270-HAD 65-270 48-199 380 7.3 16.1 674 32.9 123 8433 2081 92
ETV ST101-370-HAD 90-370 66-273 280 7.3 16.1 674 32.9 123 8433 2082 55
ETV ST101-450-HAD 110-450 81-332 230 10.6 23.4 715 54.0 134 8433 2082 97
ETV ST101-600-HAD 150-600 111-443 151 10.6 23.4 715 54.0 156 8433 2083 90
*只列出代表型号，更多型号请咨询阿特拉斯·科普柯

96 电动螺丝刀 – 电动装配工具
