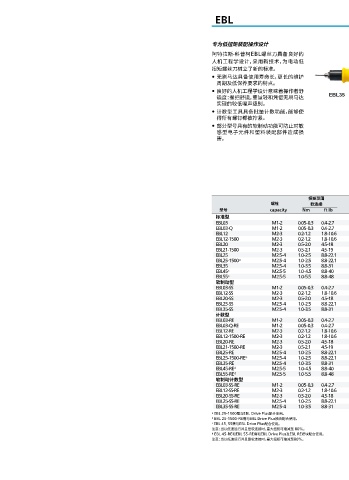

EBL 无刷离合器式

专为低扭矩装配操作设计
阿特拉斯·科普柯EBL螺丝刀具备良好的
人机工程学设计，采用新技术，为电动低
扭矩螺丝刀树立了新的标准。
• 无刷马达具备使用寿命长，更长的维护
周期及低保养要求的特点。
• 良好的人机工程学设计意味着操作者舒
适度：握把舒适，重量轻和凭借无刷马达
实现的较低噪声级别。
• 计数型工具具备批量计数功能，能够使
得所有螺钉都被拧紧。
• 部分型号具有的软制动功能可防止对敏
感型电子元件和塑料装配部件造成损
害。

扭矩范围 空转

螺栓 软连接 转速 重量 长度 批头
型号 capacity Nm ft Ib r/min kg Ib mm 驱动 订货号
标准型
EBL03 M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 Wing type 4 mm 8431 0170 02
EBL03-Q M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 1/4" Hex 8431 0170 04
EBL12 M2-3 0.2-1.2 1.8-10.6 910 0.5 1.1 215 1/4" Hex 8431 0170 11
EBL12-1500 M2-3 0.2-1.2 1.8-10.6 1500 0.5 1.1 215 1/4" Hex 8431 0170 41
EBL20 M2-3 0.5-2.0 4.5-18 750 0.5 1.1 215 1/4" Hex 8431 0170 16
EBL21-1500 M2-3 0.5-2.1 4.5-19 1500 0.8 1.8 235 1/4" Hex 8431 0170 43
EBL25 M2.5-4 1.0-2.5 8.8-22.1 930 0.8 1.8 235 1/4" Hex 8431 0170 23
EBL25-1500 a M2.5-4 1.0-2.5 8.8-22.1 1500 0.8 1.8 235 1/4" Hex 8431 0170 25
EBL35 M2.5-4 1.0-3.5 8.8-31 700 0.8 1.8 235 1/4" Hex 8431 0170 33
EBL45 c M2.5-5 1.0-4.5 8.8-40 700 0.8 1.8 235 1/4" Hex 8431 0170 40
EBL55 c M2.5-5 1.0-5.5 8.8-48 600 0.8 1.8 235 1/4" Hex 8431 0170 44
软制动型
EBL03-SS M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 Wing type 4 mm 8431 0170 07
EBL12-SS M2-3 0.2-1.2 1.8-10.6 910 0.5 1.1 215 1/4" Hex 8431 0170 15
EBL20-SS M2-3 0.5-2.0 4.5-18 750 0.5 1.1 215 1/4" Hex 8431 0170 20
EBL25-SS M2.5-4 1.0-2.5 8.8-22.1 930 0.8 1.8 235 1/4" Hex 8431 0170 28
EBL35-SS M2.5-4 1.0-3.5 8.8-31 700 0.8 1.8 235 1/4" Hex 8431 0170 38
计数型
EBL03-RE M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 Wing type 4 mm 8431 0170 55
EBL03-Q-RE M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 1/4" Hex 8431 0170 06
EBL12-RE M2-3 0.2-1.2 1.8-10.6 910 0.5 1.1 215 1/4" Hex 8431 0170 13
EBL12-1500-RE M2-3 0.2-1.2 1.8-10.6 1500 0.5 1.1 215 1/4" Hex 8431 0170 18
EBL20-RE M2-3 0.5-2.0 4.5-18 750 0.5 1.1 215 1/4" Hex 8431 0170 19
EBL21-1500-RE M2-3 0.5-2.1 4.5-19 1500 0.8 1.8 235 1/4" Hex 8431 0170 47
EBL25-RE M2.5-4 1.0-2.5 8.8-22.1 930 0.8 1.8 235 1/4" Hex 8431 0170 26
EBL25-1500-RE b M2.5-4 1.0-2.5 8.8-22.1 1500 0.8 1.8 235 1/4" Hex 8431 0170 22
EBL35-RE M2.5-4 1.0-3.5 8.8-31 700 0.8 1.8 235 1/4" Hex 8431 0170 36
EBL45-RE d M2.5-5 1.0-4.5 8.8-40 700 0.8 1.8 235 1/4" Hex 8431 0170 42
EBL55-RE d M2.5-5 1.0-5.5 8.8-48 600 0.8 1.8 235 1/4" Hex 8431 0170 45
软制动计数型
EBL03-SS-RE M1-2 0.05-0.3 0.4-2.7 870 0.3 0.7 185 Wing type 4 mm 8431 0170 08
EBL12-SS-RE M2-3 0.2-1.2 1.8-10.6 910 0.5 1.1 215 1/4" Hex 8431 0170 17
EBL20-SS-RE M2-3 0.5-2.0 4.5-18 750 0.5 1.1 215 1/4" Hex 8431 0170 21
EBL25-SS-RE M2.5-4 1.0-2.5 8.8-22.1 930 0.8 1.8 235 1/4" Hex 8431 0170 29
EBL35-SS-RE M2.5-4 1.0-3.5 8.8-31 700 0.8 1.8 235 1/4" Hex 8431 0170 39
a EBL 25-1500需与EBL Drive Plus配合使用。 工具包中有驱动连接电缆(标准型5脚电缆和计数型6脚电缆)。

b EBL 25-1500-RE需与EBL Drive Plus模块配合使用。
所有型号均可按压启动和压杆启动。
c EBL 45, 55需与EBL Drive Plus配合使用。
注意: 当以低速运行并且是软连接时，最大扭矩可缩减至 80%。
d EBL 45-RE和EBL 55-RE需和EBL Drive Plus及EBL RE模块配合使用。
注意: 当以低速运行并且是软连接时，最大扭矩可缩减至80%。

电动装配工具 – 电动螺丝刀 77
