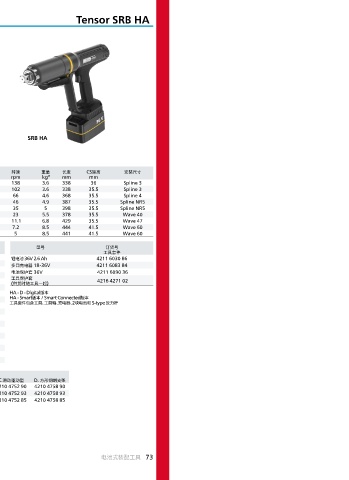

Page 147 - 2023 阿特拉斯 装配大样本
P. 147
传感器式 Tensor SRB HA
SRB HA有三种型号，可以满足不同用户
的需求。所有型号标配传感器和双触发
器。数字版本可以直接使用，并具有通过
HMI进行设置和运行的功能。“智能”型号
设有内建网络，因此任何具有WiFi功能的
设备都可以登录、配置工具并接收数据，
而无需外部软件。“互联”型号具有连接到
PF6000的附加功能，使用户能够实时发
送至控制器或任何其他系统，从而增强过
程控制和可追溯性。
• 双天线通讯。
• 双扳机。
• HMI屏幕。
SRB HA
• 无需软件。
• 智能36 V电池。
型号 驱动方头 扭矩范围 转速 重量 长度 CS距离 安装尺寸
Nm rpm kg* mm mm
ETP SRB81-200-20 3/4" 60-200 138 3.6 338 36 Spline 3
ETP SRB81-300-20 3/4" 90-300 102 3.6 338 35.5 Spline 3
ETP SRB81-500-20 3/4" 150-500 66 4.6 368 35.5 Spline 4
ETP SRB81-750-25 1" 225-700 46 4.9 387 35.5 Spline NR5
ETP SRB81-1000-25 1" 300-1000 35 5 398 35.5 Spline NR5
ETP SRB81-1300 HA 3/4" 390-1300 23 5.5 378 35.5 Wave 40
ETP SRB81-2400-HA 1" 720-2400 11.1 6.8 429 35.5 Wave 47
ETP SRB81-3400-HA 1" 1020-3400 7.2 8.5 444 41.5 Wave 60
ETP SRB81-4000-HA 1" 1200-4000 5 8.5 441 41.5 Wave 60
型号 订货号 订货号 型号 订货号
仅工具 工具套件 工具套件
ETP SRB81-200-20 8433 2501 11 8433 2501 91 锂电池 36V 2.6 Ah 4211 6030 86
ETP SRB81-200-20-D 8433 2501 01 8433 2501 81 多口充电器 18-36V 4211 6083 84
ETP SRB81-300-20 8433 2502 11 8433 2502 91
电池保护套 36V 4211 6090 36
ETP SRB81-300-20-D 8433 2502 01 8433 2502 81
工具保护套
ETP SRB81-500-20 8433 2503 11 8433 2503 91 (供货时随工具一起) 4216 4271 02
ETP SRB81-500-20-D 8433 2503 01 8433 2503 81
ETP SRB81-750-25 8433 2504 11 8433 2504 91 HA - D - Digital版本
ETP SRB81-750-25-D 8433 2504 01 8433 2504 81 HA - Smart版本 / Smart Connected版本
工具套件包含工具、工具箱、充电器、2块电池和 S-type 反力杆
ETP SRB81-1000-25 8433 2505 11
ETP SRB81-1000-25-D 8433 2505 01 8433 2505 81
ETP SRB81-1300-20-HA-D 8433 2506 01 8433 2506 81
ETP SRB81-1300-20-HA 8433 2506 11 8433 2506 91
ETP SRB81-2400-25-HA-D 8433 2507 01 8433 2507 81
ETP SRB81-2400-25-HA 8433 2507 11 8433 2507 91
ETP SRB81-3400-25-HA-D 8433 2500 01 8433 2500 81
ETP SRB81-3400-25-HA 8433 2500 11 8433 2500 91
ETP SRB81-4000-25-HA-D 8433 2508 01 8433 2508 81
ETP SRB81-4000-25-HA 8433 2508 11 8433 2508 91
订货号
工具型号 A.钢制杆 B. S-型 C.滑动驱动型 D. 方形钢制支架
SRB HA 1300 4210 4757 90 4210 4480 90 4210 4752 90 4210 4758 90
SRB HA 2400 4210 4757 93 4210 4480 90 4210 4752 93 4210 4758 93
SRB HA 3400/4000 4210 4757 85 4210 4480 85 4210 4752 85 4210 4758 85
电池式装配工具 73
