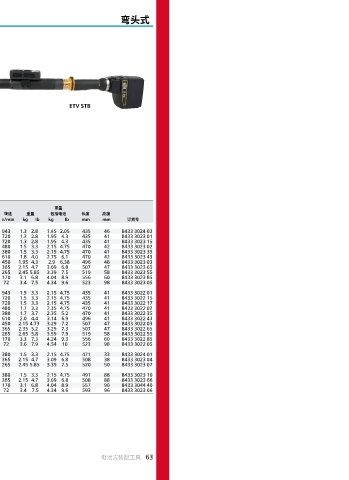

Page 127 - 2023 阿特拉斯 装配大样本
P. 127
Tensor STB-X4 弯头式
ETV STB-X4
• 良好的人机界面，功能强大。
• 符合人机工程学的设计，小巧、轻便，操
作舒适。
• 坚固耐用的外壳，使用寿命长。
• 狭小空间内出色的可达性。
• 外置天线使通信可靠性更高。
ETV STB
驱动 重量
方头 扭矩范围 转速 重量 包括电池 长度 高度
型号 in Nm ft Ib 电池 r/min kg Ib kg Ib mm mm 订货号
无显示和扫描器附件的的双通信模块 ETV
ETV STB34-10-I06-QC 1/4 2 -10 2-7.5 18 V 943 1.3 2.8 1.45 2.05 435 46 8433 3024 03
ETV STB34-10-10 3/8 4-15 3-11 18 V 720 1.3 2.8 1.95 4.3 435 41 8433 3023 01
ETV STB34-15-10 3/8 4-15 3-11 18 V 720 1.3 2.8 1.95 4.3 435 41 8433 3023 15
ETV STB34-20-10 3/8 5-20 3.7-17 18 V 480 1.5 3.3 2.15 4.75 470 42 8433 3023 02
ETV STB34-30-10 3/8 6-30 4.5-22 18 V 380 1.5 3.3 2.15 4.75 470 41 8433 3023 35
ETV STB64-30-10 3/8 6-30 4.5-22 30 V 610 1.8 4.0 2.75 6.1 470 42 8433 3023 43
ETV STB64-40-10 3/8 12-40 9-30 30 V 450 1.95 4.3 2.9 6.38 496 48 8433 3023 03
ETV STB64-50-10 3/8 15-50 10-37 30 V 365 2.15 4.7 3.09 6.8 507 47 8433 3023 65
ETV STB64-70-13 1/2 15-70 10-50.7 30 V 265 2.45 5.85 3.39 7.5 519 58 8433 3023 55
ETV STB64-100-13 1/2 20-100 15-72.5 30 V 170 3.1 6.8 4.04 8.9 556 60 8433 3023 85
ETV STB64-150-13 1/2 30-150 22-109 30 V 72 3.4 7.5 4.34 9.6 523 98 8433 3023 05
带有显示和扫描器附件的的双通信模块 ETV a
ETV STB34-10-10-BD 3/8 2-10 2-7.5 18 V 943 1.5 3.3 2.15 4.75 435 41 8433 3022 01
ETV STB34-15-10-BD 3/8 4-15 3-11 18 V 720 1.5 3.3 2.15 4.75 435 41 8433 3022 15
ETV STB34-15-I06-BD 1/4 4-15 3-11 18 V 720 1.5 3.3 2.15 4.75 435 41 8433 3022 17
ETV STB34-20-10 -BD 3/8 5-20 3.7-17 18 V 480 1.7 3.3 2.35 4.75 470 41 8433 3022 02
ETV STB34-30-10-BD 3/8 6-30 4.5-22 18 V 380 1.7 3.7 2.35 5.2 470 41 8433 3022 35
ETV STB64-30-10-BD 3/8 6-30 4.5-22 18 V 610 2.0 4.4 3.14 6.9 496 41 8433 3022 43
ETV STB64-40-10-BD 3/8 12-40 9-30 30 V 450 2.15 4.73 3.29 7.2 507 47 8433 3022 03
ETV STB64-50-10-BD 3/8 15-50 10-37 30 V 365 2.35 5.2 3.29 7.3 507 47 8433 3022 65
ETV STB64-70-13-BD 1/2 15-70 10-50.7 30 V 265 2.65 5.8 3.59 7.9 519 58 8433 3022 55
ETV STB64-100-13-BD 1/2 20-100 15-72.5 30 V 170 3.3 7.3 4.24 9.3 556 60 8433 3022 85
ETV STB64-150-13-BD 1/2 30-150 22-109 30 V 72 3.6 7.9 4.54 10 523 98 8433 3022 05
埋装套筒工具
ETV STB34-30-FS 6-30 4.5-22 18 V 380 1.5 3.3 2.15 4.75 471 33 8433 3024 01
ETV STB64-50-FS 15-50 10-37 30 V 365 2.15 4.7 3.09 6.8 508 38 8433 3023 04
ETV STB64-70-FS 15-70 10-50.7 30 V 265 2.45 5.85 3.39 7.5 520 50 8433 3023 07
HAD
ETV STB34-30-HAD 6-30 4.5-22 18 V 380 1.5 3.3 2.15 4.75 491 88 8433 3023 10
ETV STB64-50-HAD 15-50 10-37 30 V 365 2.15 4.7 3.09 6.8 508 88 8433 3023 66
ETV STB64-100-HAD 20-100 15-72.5 30 V 170 3.1 6.8 4.04 8.9 557 90 8433 3044 40
ETV STB64-150-HAD-B 30-150 22-109 30 V 72 3.4 7.5 4.34 9.6 593 96 8433 3023 06
a 仅兼容Power Focus 6000，更多关于控制器的信息，请参阅章节“控制器和软件”。
电池式装配工具 63
