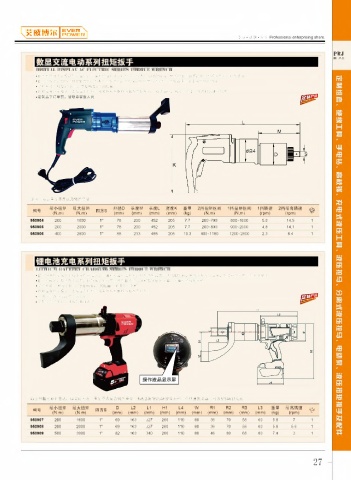

数显交流电动系列扭矩扳手 项目产品

DIGITAL DISPIAY AC ELECTRIC SERIES TORQUE WRENCH
・ 数显扭矩扳手是极限创新设计，可编程预设扭矩，扭矩范围最大可12000N.m,单增扭矩值设置，提供持续平稳可控扭矩输出
■ 数显可视屏，220V 50Hz交流电，无冲击连续旋转，达到设定扭矩值自动停机，工作效率远高于液压扭矩扳手
■ 可控扭矩：精度+/-6%,重复精度+/-30N.m
•两种设置扭矩模式，直接设定扭矩值或系统根据螺栓参数推荐扭矩值，双速设计，扳手可在高、低两种转速下切换

注意：以下重量不含反力臂的质量
最小扭矩 最大扭矩 外径D 长度M 长度L 宽度K 重量 2挡扭矩区间 1挡扭矩区间 1挡转速 2挡最高转速
编号 四方S
(N.m) (N.m) (mm) (mm) (mm) (mm) (kg) (N.m) (N.m) (rpm) (rpm)
950904 200 1600 1" 78 200 452 205 7.7 200-790 800-1600 5.0 14.5 1
950905 200 2000 1" 78 200 452 205 7.7 200-890 900-2000 4.8 14.1 1
950906 400 2800 1" 88 233 485 205 10.3 400-1180 1200-2800 2.3 6.4 1

锂电池充电系列扭矩扳手

LITHIUM BATTERY CHARGING SERIES TORQUE W RENCH
・ 数显锂电扭矩扳手是极限限创新设计，可编程预设预设扭矩，扭矩范围最大可达8000N.m,单增增扭矩值设置，提供持续平稳可控扭矩输出
• 数显可视屏，数显充电式电动扭矩扳手是该产品包含数值显示屏和数字扭矩设置，可编程预设扭矩值
■ 可控扭矩：精度土5%,重复精度+/-30N.m。采用无刷电机
• 两种设置扭矩模式，直接设定扭矩值或系统根据螺栓参数推荐扭矩值
• 适用于动力源受限的工况现场
・ 定制品下订单前，请联系客服人员
L1

以上参数可能有变动，以实际为准。重量不含反力臂的重量。 标配2块18V5Ah锂电池和一个快速充电器；可选配9Ah锂电池
最小扭矩 最大扭矩 D L2 L1 H1 L4 W R1 R2 R3 L3 重量 最高转速内
编号 四方S
(N.m) (N.m) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg) (rpm) ▼
950907 200 1600 1" 69 163 327 260 110 80 36 70 58 60 5.8 7 1
950908 200 2000 1" 69 163 327 260 110 80 36 70 58 60 5.8 5.6 1
950909 500 3000 1" 82 163 340 260 110 80 46 80 68 80 7.4 3 1
